Placa Sandwich Imitación a Teja

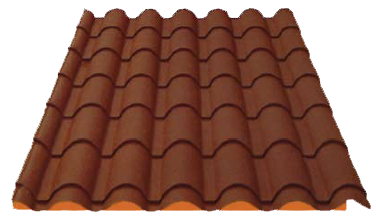

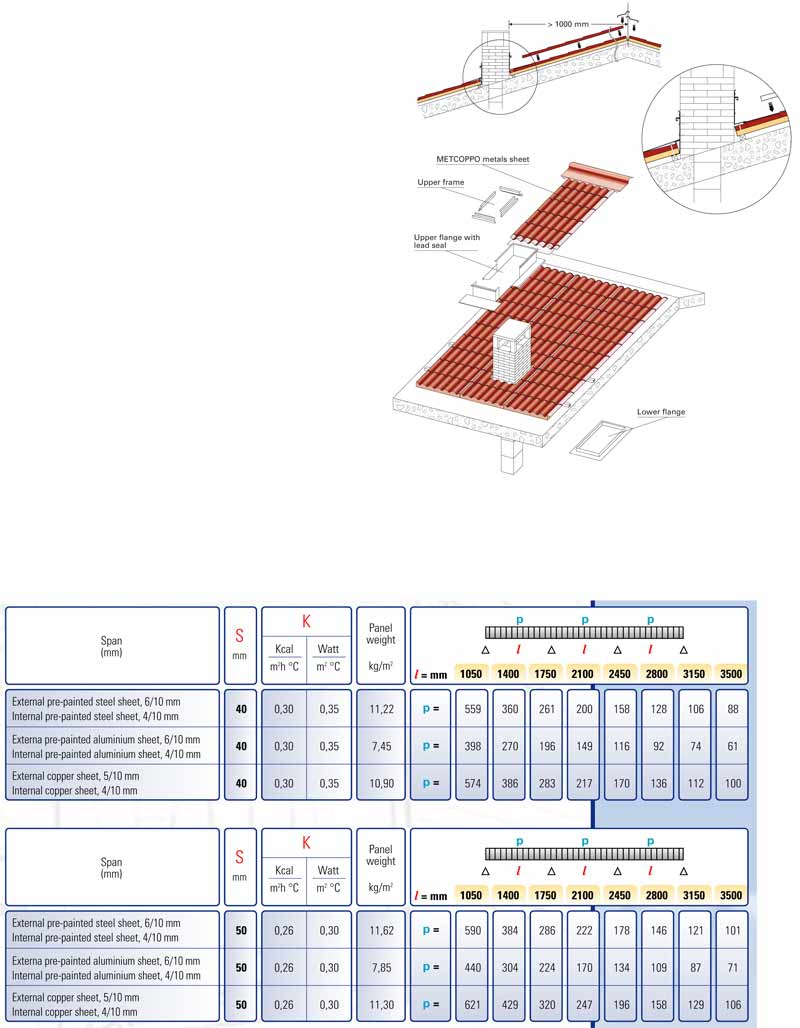

Placa sandwich de imitación a teja, detalle chimeneaLa placa sandwich de imitación a teja es un panel autoportante compuesto por dos chapas metálicas conformadas y un núcleo aislante de espuma de poliuretano. Los paneles se utilizan en cubiertas con una pendiente mínima del 15% en el sector de la construcción civil. La estructura portante puede ser en acero y/o madera.

La configuración de la chapa exterior se asemeja a la forma de la clásica teja, dando al panel un aspecto agradable. La fijación es vista.

La chapa exterior puede ser en acero galvanizado prelacado, aluminio y cobre natural. El color en las variantes de acero y aluminio es en color rojo teja, similar a la teja tradicional. La chapa interior del panel es en acero galvanizado prelacado. El espesor constante del aislamiento mejora el confort del interior del edificio y es altamente eficiente para aislar el interior del edificio de los efectos de la radicación solar y del frío.

Dimensiones estándar
Los paneles se fabrican en 1.000 mm de ancho y en longitudes de:
Longitud del panel 9.800 mm. 27 tejas internas + (235/115)
Longitud del panel 8.400 mm. 23 tejas internas + (235/115)
Longitud del panel 7.700 mm. 21 tejas internas + (235/115)
Longitud del panel 5.600 mm. 15 tejas internas + (235/115)
Longitud del panel 4.900 mm. 13 tejas internas + (235/115)
Longitud del panel 3.500 mm. 9 tejas internas + (235/115)

Medidas

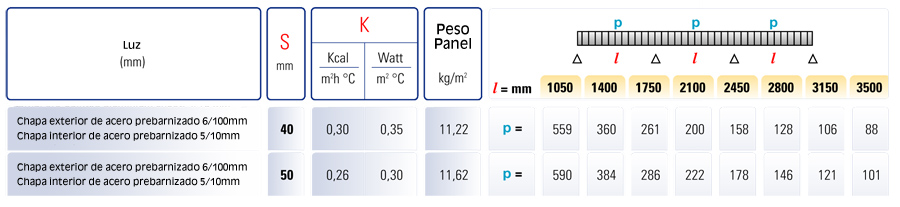

Tabla de cargas admisibles

Valores garantizados con espesores de acero 0,6 + 0,5 mm.

Las luces l en metros correspondientes a las sobrecargas p (daN/m2) uniformemente distribuidas, se han obtenido en las pruebas de carga efectuadas en nuestros laboratorios y garantizan simultáneamente una fleca f<=l/200 y un coeficiente de seguridad conforme con lo prescrito por las normas UEAtc para paneles sándwich y que han sido elaboradas y son de aplicación por las principales entidades certificadoras europeas.
