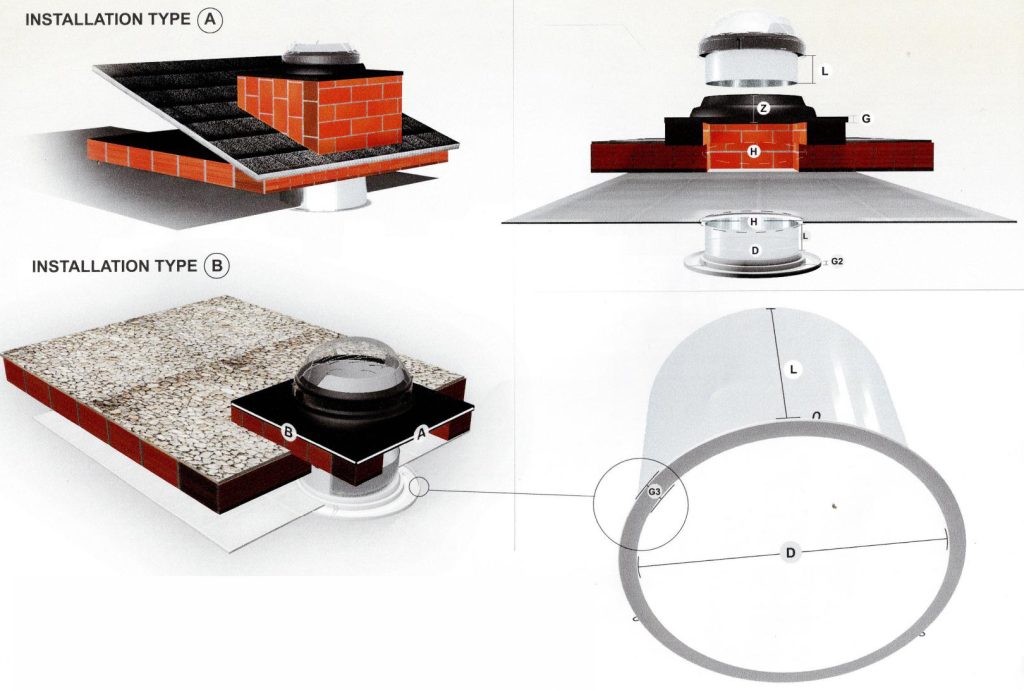

Base Plana

BASE PLANA - Ficha Técnica

Modelo K240

Parámetro	Valor
A × B	470 × 470 mm
Z	55 mm
H (Ø exterior)	Ø 270 mm
D (Ø interior)	Ø 250 mm
L	120,5 mm
G	30 mm
G2	5 mm
G3	30 mm

Modelo K340

Parámetro	Valor
A × B	470 × 470 mm
Z	55 mm
H (Ø exterior)	Ø 370 mm
D (Ø interior)	Ø 350 mm
L	120,5 mm
G	30 mm
G2	5 mm
G3	40 mm

Modelo K525

Parámetro	Valor
A × B	820 × 820 mm
Z	70 mm
H (Ø exterior)	Ø 550 mm
D (Ø interior)	Ø 525 mm
L	250 mm
G	35 mm
G2	10 mm
G3	60 mm

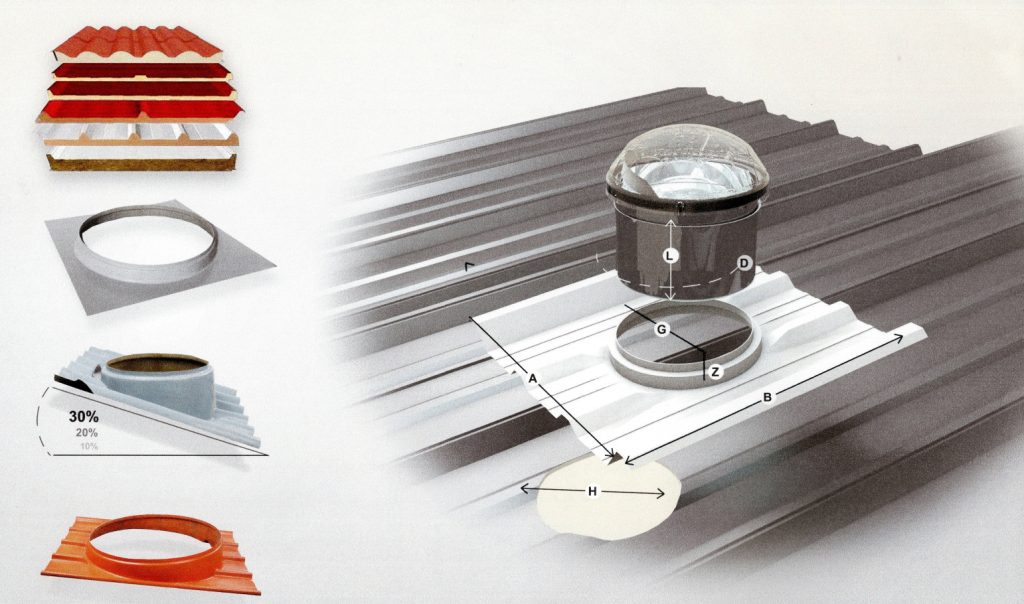

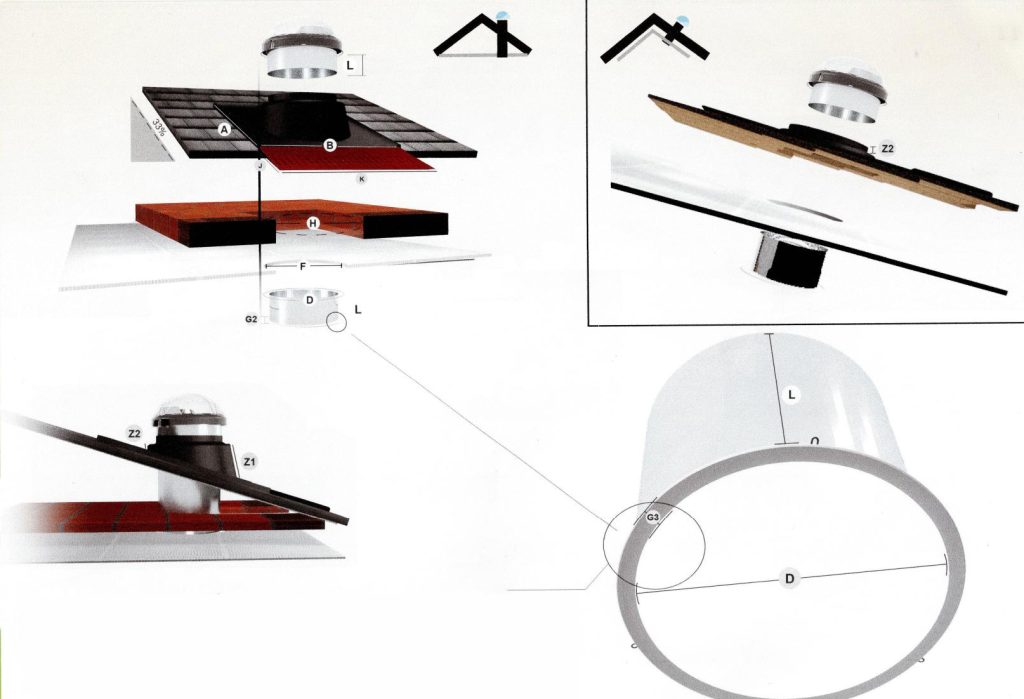

Base Inclinada

Modelo K240

Parámetro	Valor
A × B	630 × 530 mm
J x K	350 × 530 mm
Z1	16 mm
Z2	70 mm
H	Ø 320 mm
F	Ø 270 mm
D	Ø 250 mm
L	120,5 mm
G2	3 mm
G3	30 mm

Modelo K340

Parámetro	Valor
A × B	690 × 620 mm
J x K	350 × 530 mm
Z1	22 mm
Z2	120 mm
H	Ø 420 mm
F	Ø 370 mm
D	Ø 350 mm
L	120,5 mm
G2	5 mm
G3	40 mm

Modelo K525

Parámetro	Valor
A × B	------
J x K	350 × 530 mm
Z1	26 mm
Z2	120 mm
H	Ø 600 mm
F	Ø 554 mm
D	Ø 525 mm
L	250 mm
G2	10 mm
G3	60 mm

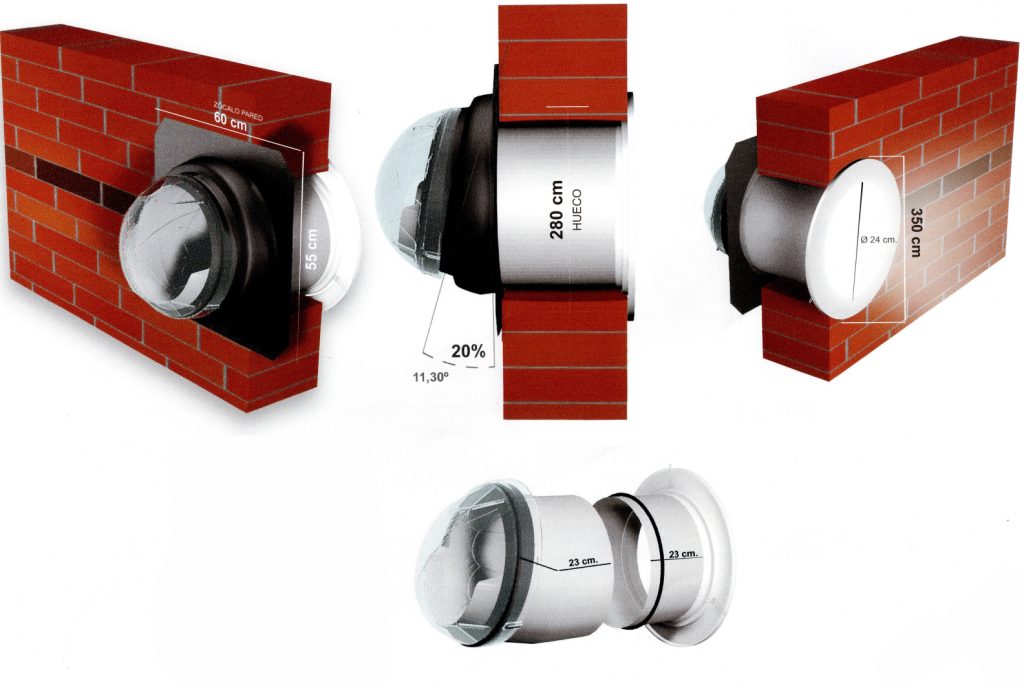

Base Fachada

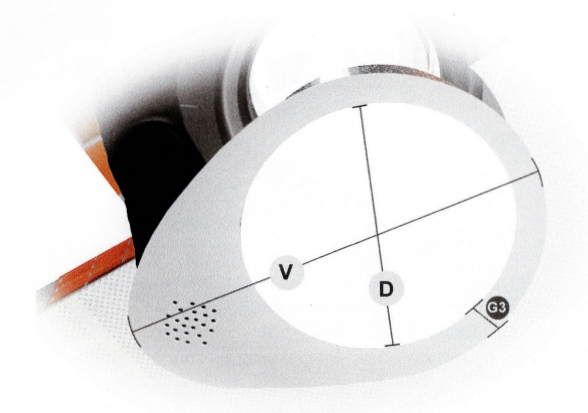

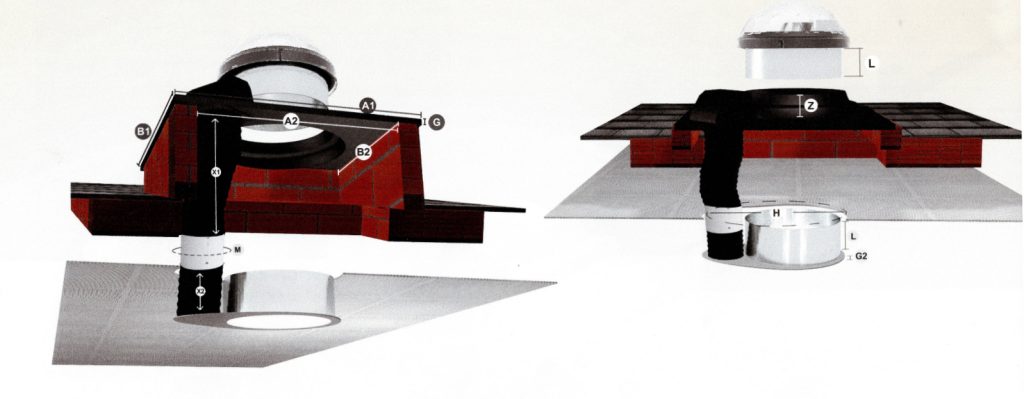

Ventilación Cubierta Plana

Modelo K240

A1 x B1	----------------------- 470 x 470 -------- 600 x 600 -----------------
A2 × B2	340 × 340 mm
Z	70 mm
H	410 mm
D	Ø 240 mm
L	125 mm
G	40 mm
G2	10 mm
G3	50 mm
X1	2000 mm
X2	500 mm
M	100 mm
V	457 mm

Modelo K340

Parámetro	Valor

A1 × B1	600 × 600 mm
A2 × B2	440 × 440 mm
Z	70 mm
H	500 mm
D	Ø 340 mm
L	125 mm
G	40 mm
G2	10 mm
G3	50 mm
X1	2000 mm
X2	500 mm
M	100 mm
V	550 mm

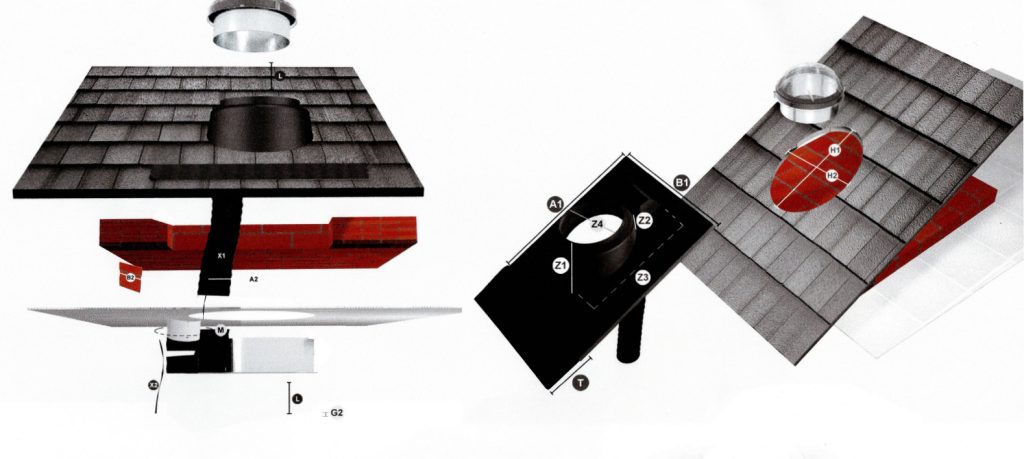

Ventilación Cubierta Inclinada

Modelo K240

A1 × B1	700 × 490 mm
A2 × B2	340 × 340 mm
Z1	180 mm
Z2	70 mm
Z3	500 mm
Z4	255 mm
T	350 mm
H1	500 mm
H2	300 mm
D	Ø 240 mm
L	125 mm
G2	10 mm
G3	50 mm
X1	2000 mm
X2	500 mm
M	100 mm
V	457 mm

Modelo K340

A1 × B1	800 × 700 mm
A2 × B2	440 × 440 mm
Z1	250 mm
Z2	100 mm
Z3	560 mm
Z4	360 mm
T	350 mm
H1	560 mm
H2	400 mm
D	Ø 340 mm
L	125 mm
G2	10 mm
G3	50 mm
X1	2000 mm
X2	500 mm
M	100 mm
V	550 mm

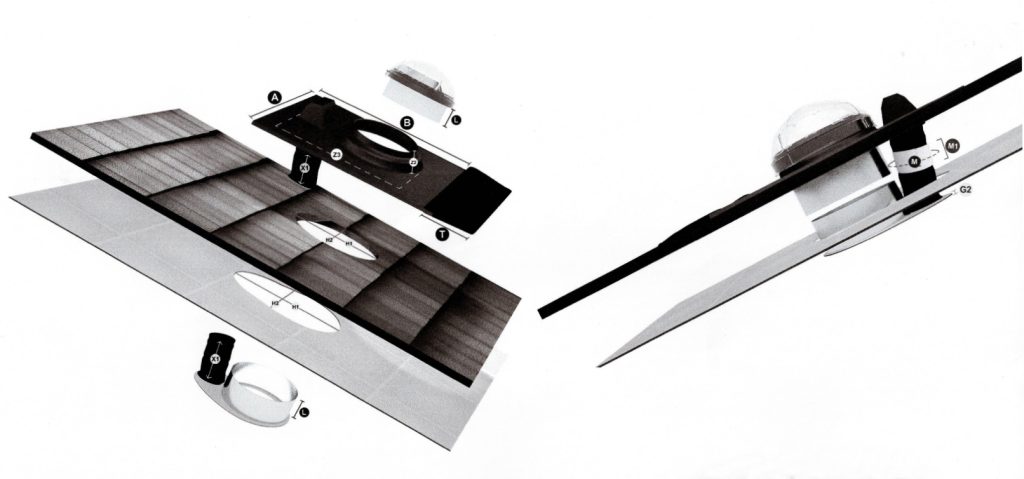

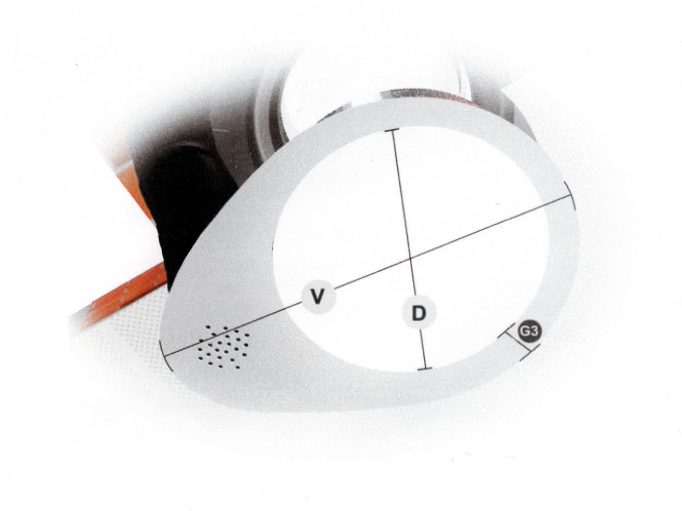

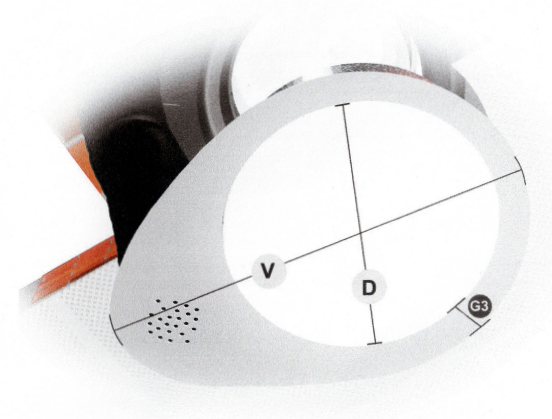

Ventilación Cubierta Inclinada Abuhardillada

Modelo K240

A × B	700 × 490 mm
Z2	70 mm
Z3	500 mm
T	350 mm
H1	500 mm
H2	300 mm
D	Ø 240 mm
L	125 mm
G2	10 mm
G3	50 mm
X1	2000 mm
M	Ø 100 mm
M1	100 mm
V	457 mm

Modelo K340

A × B	800 × 700 mm
Z2	70 mm
Z3	560 mm
T	350 mm
H1	560 mm
H2	400 mm
D	Ø 340 mm
L	125 mm
G2	10 mm
G3	50 mm
X1	500 mm
M	Ø 100 mm
M1	100 mm
V	560 mm

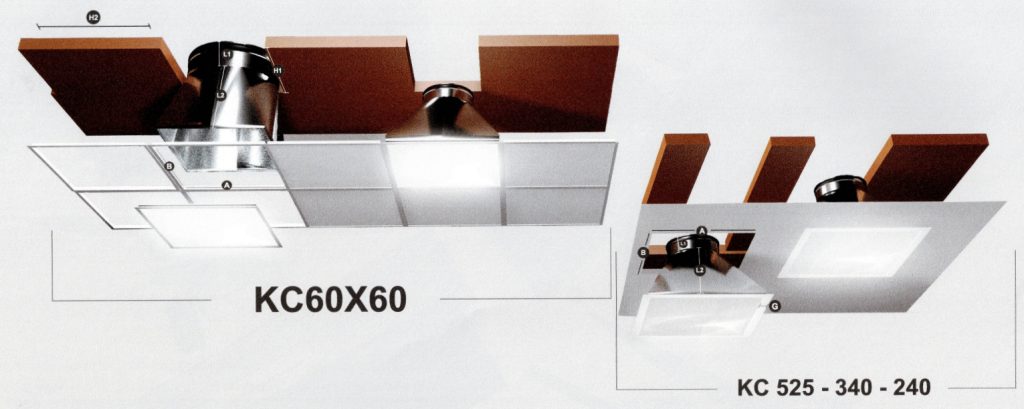

Kits Cuadrados

KITS CUADRADOS - Especificaciones Técnicas

KCE 525 - 340 y KC 525 - 340 - 240 (Modelos Comparativos)

Parámetro	KCE525	KCE340	KC525	KC340	KC240
D (Diámetro)	Ø 525 mm	Ø 340 mm	Ø 525 mm	Ø 340 mm	Ø 240 mm
H1 X H2	600 x 600 mm / 600 mm Ø	600 x 600 mm / 600 mm Ø	600 x 600 mm / 600 mm Ø	400 x 400 mm / 400 mm Ø	300 x 300 mm / 300 mm Ø
L1	150 mm	150 mm	150 mm	120 mm	120 mm
L2	350 mm	400 mm	350 mm	320 mm	200 mm
A X B	600 x 600 mm	600 x 600 mm	550 x 550 mm	390 x 390 mm	300 x 300 mm
G	50 mm	45 mm	45 mm	45 mm	45 mm

Kits Indrustrial

Modelo K525

A × B	800 × 800 mm
Z	90 mm
H	Ø 535 mm
D	Ø 525 mm
L	652 mm
G	630 mm

Modelo K825

A × B	1000 × 1000 mm
Z	90 mm
H	Ø 835 mm
D	Ø 825 mm
L	652 mm
G	830 mm

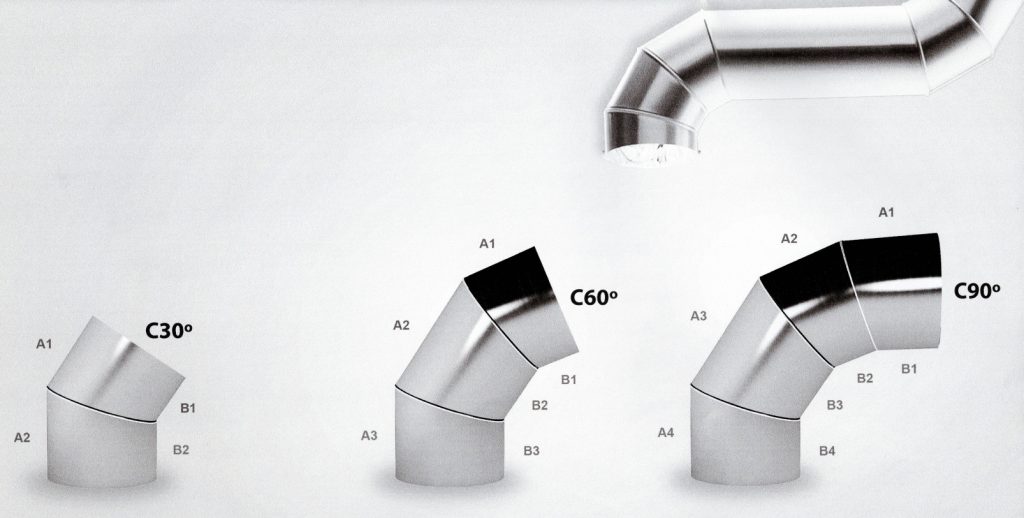

Codos

CODOS - Especificaciones Técnicas

C30°

Diámetro	A1	A2	B1	B2
Ø240	13 cm	13 cm	6,5 cm	6,5 cm
Ø340	14 cm	14 cm	5 cm	5 cm
Ø525	19 cm	19 cm	5 cm	5 cm

C60°

Diámetro	A1	A2	A3	B1	B2	B3
Ø240	13 cm	20 cm	13 cm	6 cm	6 cm	6 cm
Ø340	14 cm	22 cm	14 cm	5 cm	5 cm	5 cm
Ø525	19 cm	32 cm	19 cm	5 cm	5 cm	5 cm

C90°

Diámetro	A1	A2	A3	A4	B1	B2	B3	B4
Ø240	13 cm	20 cm	20 cm	13 cm	7 cm	7 cm	7 cm	7 cm
Ø340	15 cm	22 cm	22 cm	15 cm	6 cm	4 cm	4 cm	6 cm
Ø525	19 cm	32 cm	32 cm	19 cm	5 cm	5 cm	5 cm	5 cm
